GR系列管道下沟吊篮是管道施工下沟环节中重要的施工机具。与吊管机配合使用，一般4-6台为一个工作组。
技术特点：
• 采用无缝钢管做为钢架结构，整体焊接，结构坚固、美观。
• 吊篮可拆分运输。运抵施工现场后可迅速组装，采用螺栓连接，方便可靠。
• 具有良好的防风沙性能，并确保辊轮转动灵活自如。
• 辊轮与辊轮之间采用辊轮-垫片-弹簧-垫片-辊轮的连接方式；
• 吊篮与管道接触的圆弧部分采用特种聚氨酯包覆，防止磕碰损伤防腐层。

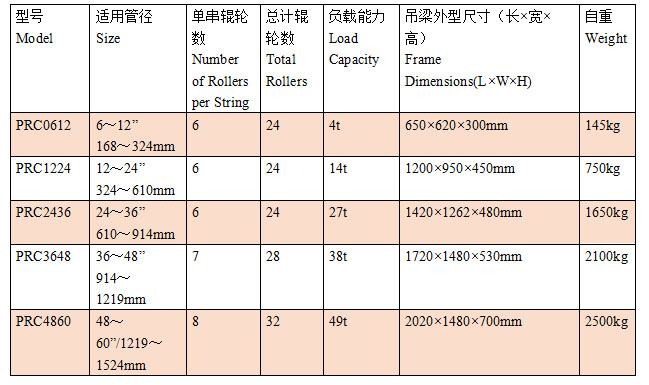

技术参数：
GR0612、GR1224吊篮技术参数 |
部件 | 序号 | 项目名称 | 规格型号 |
吊
梁 | 1 | 外形尺寸（长×宽×高） | 780×640×490mm |
2 | 材质 | S80 |
3 | 表面涂料 | 黄色环氧漆 |
4 | 管径 | φ160 |
5 | 壁厚 | 16mm |
6 | 工作载荷 | 6t |
7 | 最大承载能力 | 20t |
8 | 安全系数 | 4.5 |
钢 丝 绳 | 9 | 直径 | φ16mm |
10 | 规格型号 | 6x19S+FC |
11 | 生产厂家 | 江苏巨龙钢绳有限公司 |
12 | 绳夹技术要求 | 符合GB5976-1986标准 |
13 | 材质 | 不锈钢 |
14 | 拉断极限值 | 1570MPa |
15 | 安全系数 | 6.5 |
辊 轮 | 16 | 轴承型号 | 圆锥滚子轴承SKF 32006 |
17 | 数量 | 每套吊篮28件 |
18 | 橡胶材质特性 | 聚氨酯与丁晴橡胶合成物 |
19 | 工作环境温度 | -20℃—＋70℃ |
20 | 适用管道范围 | φ273mm—φ610mm |
重 量 明 细 | 21 | 吊梁 | 117Kg |
22 | 钢丝绳 | 15Kg |
23 | 辊轮 | 3.5Kg/件、一套112Kg |
24 | 其他 | 36Kg |
25 | 单套总重量 | 280Kg |
GR2436吊篮技术参数 |
部件 | 序号 | 项目名称 | 规格型号 |
吊
梁 | 1 | 外形尺寸（长×宽×高） | 1400×1200×650mm |
2 | 材质 | S80 |
3 | 表面涂料 | 黄色环氧漆 |
4 | 管径 | φ273 |
5 | 壁厚 | 20mm |
6 | 工作载荷 | 7t |
7 | 最大承载能力 | 32t |
8 | 安全系数 | 4.5 |
钢 丝 绳 | 1 | 直径 | φ20mm |
2 | 规格型号 | 6x19S+FC |
3 | 生产厂家 | 江苏巨龙钢绳有限公司 |
4 | 绳夹技术要求 | 符合GB5976-1986标准 |
5 | 材质 | 70#高碳钢 |
6 | 拉断极限值 | 320 KN |
7 | 数量 | 2根 |
辊 轮 | 1 | 轴承型号 | 深沟球轴承SKF6308 |
2 | 直径 | 滚轮弧最低点φ170mm |
3 | 橡胶材质特性 | 聚氨酯与丁晴橡胶合成物 |
4 | 工作环境温度 | -20℃—＋70℃ |
5 | 适用管道范围 | φ610-φ914 |
重 量 明 细 | 21 | 吊梁 | 380Kg |
22 | 钢丝绳 | 30Kg |
23 | 辊轮 | 32Kg/件 |
24 | 其他 | 29Kg |
25 | 单套总重量 | 1800Kg |
GR3648吊篮技术参数 |
部件 | 序号 | 项目名称 | 规格型号 |
吊 梁 | 1 | 外形尺寸（长×宽×高） | 1400x1300650mm |
2 | 材质 | S80 |
3 | 表面涂料 | 黄色环氧漆 |
4 | 壁厚 | 25mm |
5 | 管径 | Ф315 |
6 | 承载能力 | 50t |
7 | 每串轮数 | 16件 |
8 | 吊辊数量 | 32件 |
钢 丝 绳 | 9 | 直径 | 1英寸 |
10 | 规格型号 | 6x19S+FC |
11 | 生产厂家 | 江苏巨龙钢绳有限公司 |
12 | 绳夹技术要求 | 符合GB5976-1986标准 |
13 | 材质 | 不锈钢 |
辊 轮 | 14 | 轴承型号 | 圆锥滚子轴承30310 |
15 | 直径 | Ф260 |
16 | 橡胶材质特性 | 聚氨酯与丁晴橡胶合成物 抗老化、耐磨、高承重 |
17 | 工作环境温度 | -30℃ — 60℃ |
18 | 适用管道范围 | Ф920、Ф1016、Ф1219管径 |
单套 重量
| 19 | 吊梁 | 340Kg |
20 | 钢丝绳 | 2.5Kg/米、共39.2KG |
21 | 辊轮 | 65kg x32 = 2080Kg |
22 | 连接板 | 120Kg |
23 | 其它弹簧等 零件 | 60Kg |
单套总重量 | 2500Kg |
GR4856吊篮技术参数 |
部件 | 序号 | 项目名称 | 规格型号 |
吊 梁 | 1 | 外形尺寸（长×宽×高） | 2000x1500x700mm |
2 | 材质 | S80 |
3 | 表面涂料 | 黄色环氧漆 |
4 | 壁厚 | 25mm |
5 | 管径 | Ф315 |
6 | 承载能力 | 60t |
7 | 每串轮数 | 16件 |
8 | 吊辊数量 | 32件 |
钢 丝 绳 | 9 | 直径 | 1英寸 |
10 | 规格型号 | 6x19S+FC |
11 | 生产厂家 | 江苏巨龙钢绳有限公司 |
12 | 绳夹技术要求 | 符合GB5976-1986标准 |
13 | 材质 | 不锈钢 |
辊 轮 | 14 | 轴承型号 | 圆锥滚子轴承30310 |
15 | 直径 | Ф260 |
16 | 橡胶材质特性 | 聚氨酯与丁晴橡胶合成物 抗老化、耐磨、高承重 |
17 | 工作环境温度 | -30℃ — 60℃ |
18 | 适用管道范围 | Ф920、Ф1016、Ф1219管径 |
单套 重量
| 19 | 吊梁 | 840Kg |
20 | 钢丝绳 | 2.5Kg/米、共39.2KG |
21 | 辊轮 | 70kg x32 = 2240Kg |
22 | 连接板 | 120Kg |
23 | 其它弹簧等 零件 | 60Kg |
单套总重量 | 3300Kg |
