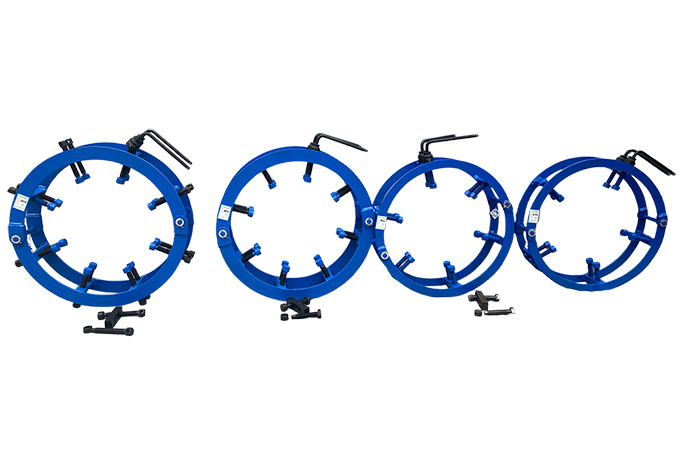

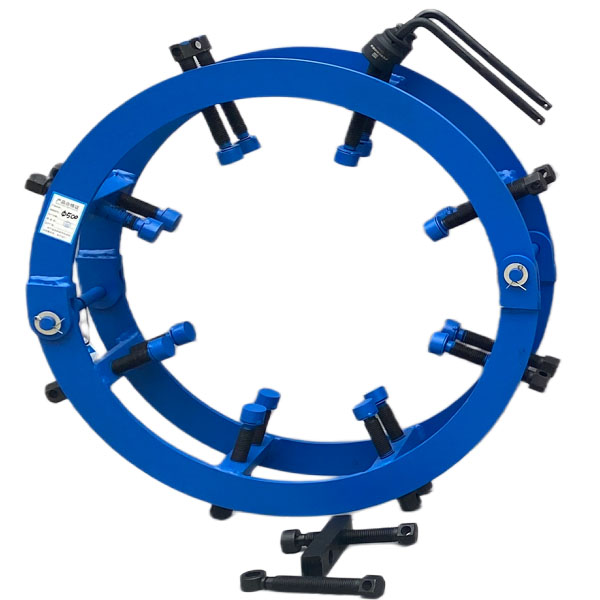

GW系列外对口器主要用于管线焊接过程中的焊口组对及碰死口环节，可提高焊口组对的工作效率，是管线施工的必备施工机具。适用于油田、长输管线、城市管网、油炼厂、化工等行业的管线建设施工作业。本产品是根据国内管线施工中焊口组对的技术要求研制而成，可满足－19℃～+60℃下范围从φ168～φ1422mm的各种管径焊口组对作业。
技术特点：
• 体积小，重量轻，便于携带。
• 采用管圈在钢管上快速安装的方法，对口迅速、操作方便快捷。
技术参数：
型号 | 适用管径 | 重量 | 外形尺寸 |
GW12 | 305mm | 16kg | φ560×460mm |
GW 16 | 406mm | 21 kg | φ680×576mm |
GW 18 | 457mm | 23 kg | φ710×610mm |
GW 20 | 508mm | 26 kg | φ650×870mm |
GW 22 | 559mm | 32 kg | φ650×890mm |
GW 24 | 610mm | 36 kg | φ670×950mm |
GW 26 | 660mm | 38 kg | φ780×1030mm |
GW 30 | 762mm | 67 kg | φ920×1160mm |
GW 32 | 813mm | 81 kg | φ980×1210mm |
GW 36 | 914mm | 81 kg | φ1220×1270mm |
GW 40 | 1016mm | 99 kg | φ1220×1320mm |
GW 42 | 1067mm | 110 kg | φ1460×1400mm |
GW 46 | 1168mm | 111 kg | φ1500×1420mm |
GW 48 | 1220mm | 113 kg | φ1670×1600mm |
GW 52 | 1321mm | 121 kg | φ1750×1650mm |
GW 56 | 1422mm | 126 kg | φ1880×1700mm |
